แนะนำหุ่นยนต์ Robobloq Q-Scout

Posted onAuthorstem-editor



แนะนำหุ่นยนต์อีกแบบหนึ่งเป็นของบริษัท Robobloq จากประเทศจีน ที่ได้พัฒนาในส่วนของตัวโครงสร้างและบอร์ดควบคุมอิเล็กทรอนิกส์ สำหรับการเรียนรู้เขียนโปรแกรมคอมพิวเตอร์เบื้องต้น โดยตัวหุ่นยนต์จะมีรูปแบบที่แตกต่างจากหุ่นยนต์ทั่วไป รวมทั้งรูปแบบการเรียนรู้และการเขียนโปรแกรม โดยผู้เรียนสามารถเรียนรู้เกี่ยวกับการประกอบและทดลองตัวหุ่นยนต์ด้วยโปรแกรมสแครช (Scratch) ให้ความสนุกสนานและสามารถใช้ความคิดสร้างสรรค์ในการทดลอง ซึ่งผู้เรียนสามารถทดลองได้หลายระดับและในชุดการทดลองจะมีตัวอย่างของบทเรียนสำหรับเรียนรู้เป็นขั้นตอน ทั้งนี้เพื่อเป็นความรู้และพื้นฐานสำหรับการเรียนทางด้านวิทยาศาสตร์, เทคโนโลยี, วิศวกรรม, คณิตศาสตร์และด้านศิลปะ

คุณสมบัติของตัวหุ่นยนต์ Robobloq Q-Scout

  1. ตัวหุ่นยนต์รุ่น : Q-Scout
  2. บอร์ดประมวลผล : Arduino Mega328p
  3. มอเตอร์ขับแบบ : DC Motor
  4. การเชื่อมต่อสื่อสาร : บูลธูท 4.0
  5. ส่วนขยายพอร์ต : เชื่อมต่อเซนเซอร์ 3 ช่อง และมอเตอร์ 1 ตัว
  6. อุปกรณ์อินพุต : สวิตช์กด, โมดูลอัลตร้าโซนิก และเซนเซอร์ตรวจจับเส้น
  7. อุปกรณ์เอาต์พุต : บัซเซอร์และแอลอีดีแสดงผล 3 สี
  8. แบตเตอรี่ : ใช้ขนาด AA 6 ก้อน
  9. โปรแกรมพัฒนา : Robobloq APP, MyQode และ Arduino IDE
  10. น้ำหนักตัวหุ่นยนต์ : 1150 กรัม

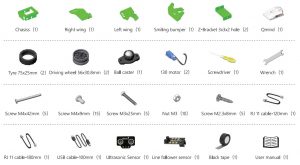

อุปกรณ์ต่างๆ สำหรับตัวหุ่นยนต์ Robobloq Q-Scout

สำหรับอุปกรณ์ในชุดหุ่นยนต์ Robobloq Q-Scout จะมีให้ครบถ้วน ซึ่งจะประกอบด้วยอุปกรณสำหรับหุ่นยนต์ เครื่องมือสำหรับประกอบตัวหุ่นยนต์ รวมทั้งแผ่น CD สำหรับข้อมูลใช้ในการเขียนโปรแกรมและเอกสารประกอบการทดลองต่างๆ

  1. โครงหลักของตัวหุ่นยนต์ 1 ชิ้น
  2. กันชนด้านข้าง (ด้านขวา) 1 ชิ้น
  3. กันชนด้านข้าง (ด้านซ้าย) 1 ชิ้น
  4. กันชนด้านหน้า 1 ชิ้น
  5. จุดเชื่อมต่อรูปตัว Z จำนวน 2 ชิ้น
  6. กล่องควบคุม 1 กล่อง
  7. ยางล้อหุ่นยนต์ จำนวน 2 เส้น
  8. ขอบล้อหุ่นยนต์ จำนวน 2 วง
  9. ล้อกลิ้งด้านหลัง จำนวน 1 ตัว
  10. มอเตอร์ล้อขับเคลื่อน  จำนวน 2 ตัว
  11. เพลาสำหรับมอเตอร์ 1 ตัว
  12. ไขควง จำนวน 1 ด้าม
  13. ประแจ จำนวน 1 ตัว
  14. สายเชื่อมต่อสัญญาณ RJ11 ขนาด 120 มิลลิเมตร 1 เส้น
  15. สายเชื่อมต่อสัญญาณ RJ11 ขนาด 180 มิลลิเมตร 1 เส้น
  16. สายดาวน์โหลดโปรแกรม USB cable 100 มิลลิเมตร 1 เส้น
  17. โมดูลเซนเซอร์อัลต้าโซนิก 1 ตัว
  18. โมดูลเซนเซอร์เส้น 1 ตัว
  19. เทปสีดำสำหรับทดลองเดินตามเส้น 1 ม้วน
  20. ชุดสกรูและน๊อตประกอบหุ่นยนต์ 1 ชุด
  21. คู่มือการใช้งาน 1 ฉบับ

การควบคุมตัวหุ่นยนต์ Robobloq Q-Scout บนโทรศัพท์มือถือ

ในการควบคุมหุ่นยนต์จะควบคุมผ่านแอพพลิเคชั่นบนโทรศัพท์มือถือโดยสื่อสารด้วยบูลธูท ซึ่งสามารถควบคุมการเคลื่อนที่ตัวหุ่นยนต์ได้ตามทิศต่างๆ รวมทั้งความเร็ว นอกจากนี้แอพพลิเคชั่นยังสามารถปรับเปลี่ยนโหมดการทำงานได้หลายรูปแบบ เช่น โหมดการควบคุมตัวหุ่นยนต์, โหมดการหลบหลีกสิ่งกีดขวาง, โหมดเสียงเพลง และโหมดเดินตามเส้น รูปข้างล่างจะแสดงลักษณะของแอพพลิเคชั่นต่างๆ ทั้ง 4 แบบสำหรับใช้งานและควบคุมตัวหุ่นยนต์

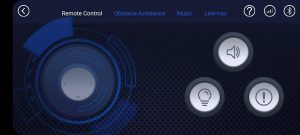

โหมดการควบคุมตัวหุ่นยนต์

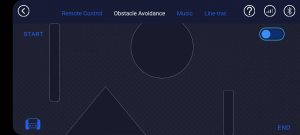

โหมดการหลบหลีกสิ่งกีดขวาง

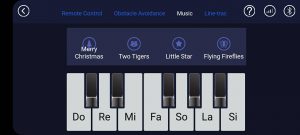

โหมดเสียงเพลง

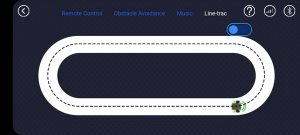

โหมดให้เดินตามเส้น

การเขียนโปรแกรมพัฒนาหุ่นยนต์ Robobloq Q-Scout

การเขียนโปแกรมสำหรับพัฒนาตัวหุ่นยนต์สามารถเลือกได้ 2 แบบคือ การพัฒนาผ่านโทรศัพท์มือถือและคอมพิวเตอร์ใช้งานทั่วไป ซึ่งการพัฒนาด้วยคอมพิวเตอร์จะค่อนข้างสะดวกสำหรับการเขียนโปรแกรมที่มีความซับซ้อนรวมทั้งการพัฒนาคำสั่งต่างๆ โดยตัวหุ่นยนต์ Robobloq Q-Scout สามารถพัฒนาด้วยโปรแกรมสแครช (Scratch 3.0) และโปรแกรมไพธอน (Python) นอกจากนี้ตัวโปรแกรม MyQode ยังสามารถพัฒนาร่วมกับบอร์ดประมวลผล Arduino UNO ได้ โดยลักษณะของการเขียนโปรแกรมจะขึ้นอยู่กับความคิดสร้างสรรค์ของผู้เรียนนั้นเอง

การเขียนโปรแกรมบนคอมพิวเตอร์

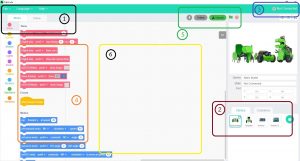

ในส่วนของการเขียนโปรแกรมควบคุมการทำงานของตัวหุ่นยนต์บนคอมพิวเตอร์ (PC) จะมีลักษณะของโปรแกรมที่แสดงดังรูปข้างบน โดยสามารถแบ่งเป็นกลุ่มคำสั่งการใช้งานได้เป็น 6 กลุ่มตามวงกลมตัวเลข คือ หมายเลข 1 จะเป็นการเลือกรูปแบบการเขียนโปรแกรม ที่ตำแหน่งแท็บเลือกโดยจะมี 2 รูปแบบคือ แบบสแครช (Scratch) และภาษาไพธอน (Python) หมายเลข 2 เป็นการเลือกตัวหุ่นยนต์หรือบอร์ดทดลองในการพัฒที่ต้องการ หมายเลข 3 เป็นการแสดงสถานะการเชื่อมต่อตัวหุ่นยนตฺ์หรือบอร์ดที่กำลังพัฒนาว่าอยู่ในสถานะปกติ หมายเลข 4 แสดงกลุ่มคำสั่งสแครชสำหรับใช้ในการเขียนคำสั่งและเรียนรู้สำหรับพัฒนาหุ่นยนต์ หมายเลข 5 เป็นคำสั่งในการอัพโหลดโปรแกรม (Upload) ที่กำลังพัฒนาไปยังตัวหุ่นยนต์หรือบอร์ดทดลอง สุดท้ายหมายเลข 6 เป็นตำแหน่งพื้นที่สำหรับเขียนโปรแกรมคำสั่งต่างๆ

การเขียนโปรแกรมบนแท็บเล็ตหรือโทรศัพท์มือถือ

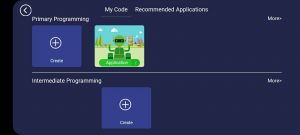

การเลือกความยากง่ายในการเขียนโปรแกรม

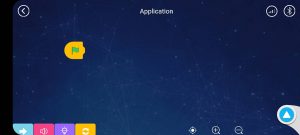

หน้าต่างสำหรับการเขียนโปรแกรมและทำคำสั่ง

สำหรับการเขียนโปรแกรมพัฒนาหุ่นยนต์นั้น นอกจากจะพัฒนาด้วยคอมพิวเตอร์ตั้งโต๊ะทั่วไปแล้ว ยังสามารถพัฒนาบนอุปกรณ์พกพาต่างๆ เช่น แท็บเล็ตหรือโทรศัพท์มือถือ ซึ่งช่วยให้สะดวกและง่ายเพิ่มขึ้น โดยจะลดขั้นตอนการเชื่อมต่อระหว่างอุปกรณ์ต่างๆ รวมทั้งเหมาะสำหรับการเรียนรู้ในระดับพื้นฐาน โดยจะมีให้เลือกเขียนโปรแกรม 2 ระดับตามความยากง่ายหรือกลุ่มผู้เรียน ซึ่งโปรแกรมจะเป็นลักษณะของภาษาสแครชที่สามารถเรียนรู้และเข้าใจง่าย รวมทั้งตัวอย่างโปรแกรมสำหรับเป็นแนวทางในการทดลองในช่วงเริ่มต้นอีกด้วย

การปรับเปลี่ยนรูปแบบหุ่นยนต์และหุ่นยนต์ในกลุ่มเดียวกับ Robobloq Q-Scout

สำหรับหุ่นยนต์ Robobloq Q-Scout สามารถปรับรูปแบบการของตัวหุ่นยนต์ได้หลายรูปแบบ เพื่อเพิ่มลักษณะของตัวหุ่นยนต์ใหม่ๆ และการเรียนรูปได้อีกมากมาย ด้วยการใช้อุปกรณ์ต่างๆ ที่รองรับการปรับเปลี่ยนกับตัวหุ่นยนต์ ซึ่งสามารถสั่งซื้อเพิ่มเติมผ่านเว็บไซต์ https://www.robobloq.com รวมทั้งฟังก์ชั่นการทำงานและข้อมูลประกอบการเรียนรู้ได้อย่างครบถ้วน

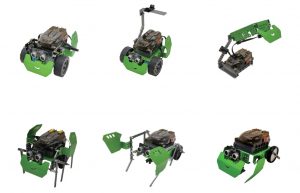

การปรับเปลี่ยนรูปแบบหุ่นยนต์กับ Robobloq Q-Scout

รูปแสดงข้างบนเป็นการปรับรูปแบบของตัวหุ่นยนต์ต่างๆ และผู้เรียนสามารถใช้ชุดประกอบเพิ่มเติมนำมาประกอบกับตัวหุ่นยนต์ที่จุดต่างๆ ได้อย่างลงตัวตามที่ออกแบบไว้ เช่น ชุดประกอบหุ่นยนต์เสียงเพลงและปรับแสง, ชุดประกอบหุ่นยนต์นักต่อสู้, ชุดประกอบหุ่นยนต์การเคลื่อนที่อัจฉริยะ และชุดประกอบหุ่นยนต์สำหรับแสดงผลแอลอีดีแมทริกซ์

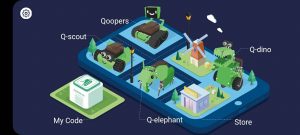

หุ่นยนต์ในกลุ่มเดียวกับ Robobloq Q-Scout

กลุ่มของหุ่นยนต์จากบริษัท Robobloq นั้น จะมีอีกหลาบรูปแบบชึ่งประกอบด้วย Q-Scout, Qoopers, Qobo, Q-dino, และ Q-elephant โดยผู้เรียนสามารถเลือกลักษณะของตัวหุ่นยนต์ได้หลายรูปแบบตามความเหมาะสม ซึ่งสามารถจัดรูปแบบการเรียนรู้ได้หลายระดับและหลากหลายในการเรียนรู้เนื้อหาต่างๆ

ข้อมูลเกี่ยวกับตัวหุ่นยนต์เพิ่มเติมสำหรับ Robobloq Q-Scout

สำหรับข้อมูลประกอบการเรียนรู้และศึกษาตัวหุ่นยนต์ ผู้ใช้สามารถค้นหาได้ตามที่ลิ้งก์เว็บไซต์ https://www.robobloq.com/product/Q-scout และคู่มือการใช้งาน https://static.robobloq.cn/wiki/Q-scout.pdf และอื่นเพิ่มเติมที่แสดงข้างล่าง รวมทั้งสามารถดาวน์โหลดข้อมูลต่างๆ ที่อัพเดตใหม่ เพื่อให้ผู้ใช้ได้รับข้อมูลที่เป็นปัจจุบันที่ใช้งานได้ง่ายและสะดวกยิ่งขึ้น ในส่วนสุดท้ายจะวิดีโอแนะนำเพิ่มเติมและวิธีการประกอบตัวหุ่นยนต์อย่างเป็นขั้นตอน

.
